תוכנית בטיחות אש לדוגמה
כך נראית תוכנית בטיחות אש שמנוע ה-AI של סלמנדרה משרטט לבניין מגורים: מבנה מוגן, דרכי מילוט עם מרחקי הליכה מדודים, רוחבי מעבר נטו, מרפסת חילוץ וטבלת חישוב תפוסה ודרכי מוצא. התוכנית מוצגת בלי פרטים מזהים של הפרויקט.

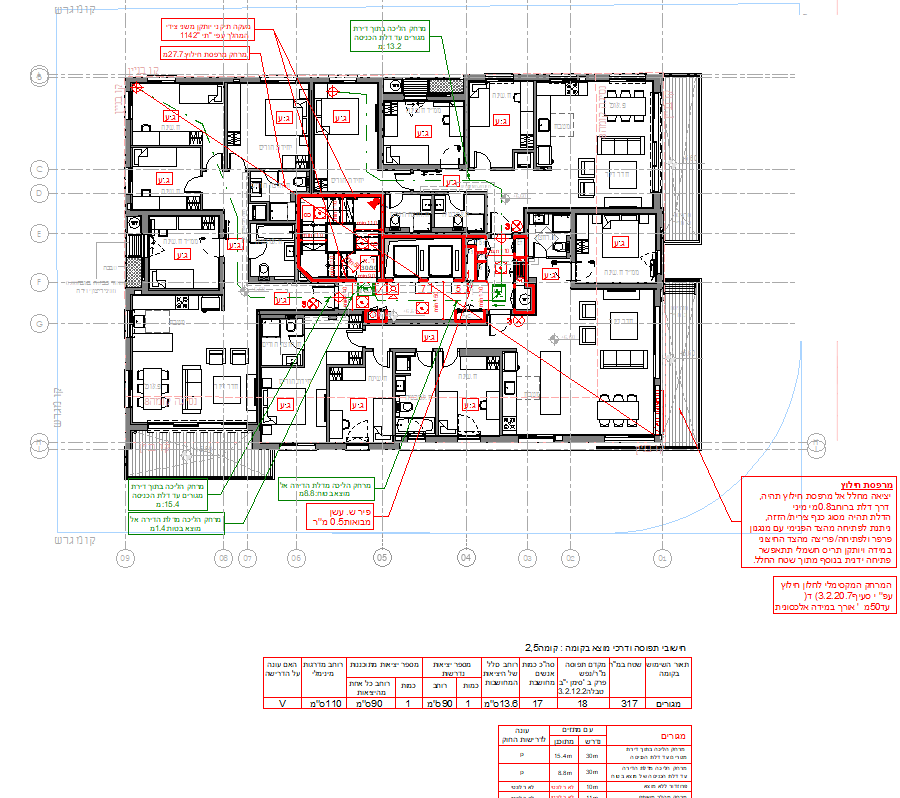

התוכנית: קומה טיפוסית בבניין מגורים
מה מסומן בתוכנית
מבנה מוגן
חדר המדרגות והמעלית מסומנים כמבנה מוגן (באדום), עם דלת אש 30/30 בכניסה.
דרכי מילוט ומרחקי הליכה
מסלולי ההליכה מכל דירה אל היציאה המוגנת מסומנים בירוק, עם המרחק המדוד של כל מסלול.
רוחבי מעבר נטו
רוחב נטו של מדרגות, פתחים ומעברים, למשל 110 ס"מ במדרגות, נבדק ומסומן ישירות על התוכנית.
אמצעי כיבוי ושילוט
מטפים, גלגלון, ברז כיבוי, לחצן אזעקה, שילוט פולט אור ושלט יציאה מואר, כל אחד בסימון התקני שלו.
מרפסת חילוץ
מיקום מרפסת החילוץ והדרישות לדלת היציאה אליה, כולל המרחק המקסימלי לחלון החילוץ.
טבלת תפוסה ודרכי מוצא
חישוב התפוסה, היציאות הנדרשות מול המתוכננות, רוחב המדרגות, ובדיקה אם כל דרישה מתקיימת.
חישוב תפוסה ודרכי מוצא
לכל קומה מצורפת טבלה שמחשבת את התפוסה ובודקת את דרכי המוצא. אלה הערכים מהתוכנית לדוגמה (קומות 2 ו-5):
| שימוש | שטח | מקדם תפוסה | תפוסה מחושבת | רוחב יציאות מחושב | יציאות נדרשות | יציאות מתוכננות | רוחב מדרגות מינימלי | עומד בדרישה |
|---|---|---|---|---|---|---|---|---|
| מגורים | 317 מ"ר | 18 מ"ר לנפש | 17 איש | 13.6 ס"מ | 1 × 90 ס"מ | 1 × 90 ס"מ | 110 ס"מ | ✓ |
317 מ"ר ÷ 18 מ"ר לנפש = 17 איש. הרוחב המחושב קטן בהרבה מהיציאה המתוכננת (90 ס"מ), ולכן הקומה עומדת בדרישה.
בדיקת מרחקי הליכה
| מרחק הליכה | נדרש | מתוכנן | עומד בדרישה |
|---|---|---|---|
| מהנקודה הרחוקה בדירה עד דלת הכניסה | עד 30 מ' | 15.4 מ' | ✓ |
| מדלת הדירה עד הכניסה ליציאה המוגנת | עד 30 מ' | 8.8 מ' | ✓ |
שכבת בטיחות האש מעל התוכנית האדריכלית

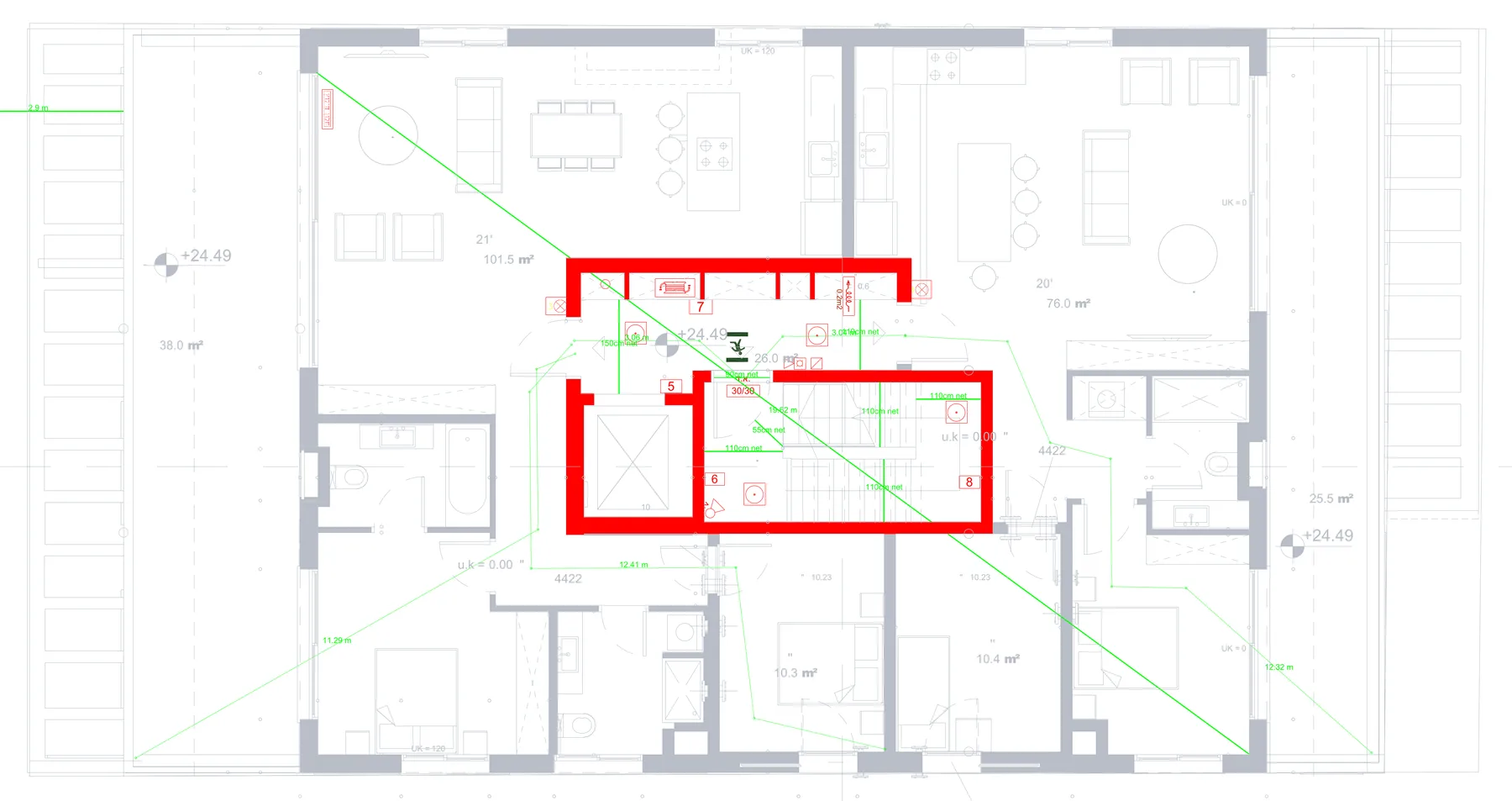

בתוך קובץ ה-DWG, כל מה שסלמנדרה מוסיפה נמצא בשכבות נפרדות, כך שאפשר להדליק, לכבות ולערוך כל חלק. בתמונה הבאה, מפרויקט אחר, השכבות של סלמנדרה צבועות מעל התוכנית האדריכלית באפור: המבנה המוגן באדום, ומסלולי ההליכה ורוחבי המעבר בירוק.
שאלות נפוצות על תוכנית בטיחות אש
מה כוללת תוכנית בטיחות אש לבניין מגורים?
התוכנית מסמנת על גבי התוכנית האדריכלית את המבנה המוגן (חדר מדרגות ומעלית), דרכי המילוט ומרחקי ההליכה, רוחבי מעבר נטו, דלתות אש, אמצעי כיבוי כמו מטפים, גלגלון וברז כיבוי, שילוט פולט אור ותאורת חירום, מרפסת או חלון חילוץ, ולצדם טבלת חישוב תפוסה ודרכי מוצא לכל קומה.
איך מחשבים את התפוסה בקומה?
מחלקים את שטח הקומה במקדם התפוסה של השימוש. בדוגמה שבעמוד זה: קומת מגורים בשטח 317 מ"ר, במקדם תפוסה של 18 מ"ר לנפש, מתקבלת תפוסה מחושבת של 17 איש. לפי התפוסה נקבעים מספר היציאות והרוחב הנדרש שלהן.
איך בודקים מרחקי הליכה בתוכנית?
המנוע מודד את מסלול ההליכה מהנקודה הרחוקה בדירה ועד דלת הכניסה, ומדלת הדירה ועד הכניסה ליציאה המוגנת, ומשווה כל מרחק לדרישה. בדוגמה: 15.4 מ' בתוך הדירה ו-8.8 מ' עד היציאה המוגנת, מול דרישה של עד 30 מ' בכל אחד מהם.
באיזה פורמט מקבלים את התוכנית?
קובץ DWG פתוח לעריכה ומחולק לשכבות, כך שאפשר להמשיך לעבוד עליו במשרד. כל תוכנית עוברת בקרת איכות של יועץ בטיחות אש מוסמך לפני שהיא נשלחת, בתוך 24 עד 48 שעות.
מי חותם על תוכנית בטיחות האש?
יועץ בטיחות האש של הפרויקט. סלמנדרה משמשת כזרוע השרטוט והאוטומציה של המשרד, והיועץ המוסמך שומר על השליטה המקצועית המלאה וחותם מול הלקוח והרשויות.
